SC-DC6L-NO提升机速度开关，SDKZ-22040MA速度打滑监控装置包括测速探头

SC-DC6L-NO提升机速度开关详细介绍
SC-DC6L-NO提升机速度开关采用设备组装，以微型PLC为控制核心，配非接触式传感器，它能对刮板输送机发生的错牙、断链、刮板链掉道、卡链、失速及刮板歪斜的故障实施保护，停止机器运行；以可靠、经济的方式保护生产设备，降低事故处理时间，提高生产效率。

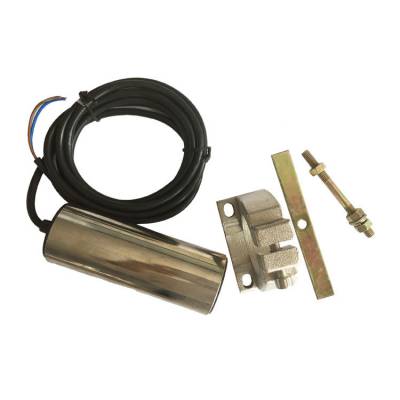

SC-DC6L-NO提升机速度开关
技术参数:
非接触传感器
电源电压:24VDC(由保护器提供）
传感器检测距离:Max 30mm
探测指示器:当目标在传感器的检测范围内时，LED红灯亮。
电源（随机）:2芯，阻油塑料外套2M
电源延伸:Max 20CM
传感器安装孔尺寸:φ30.5
传感器:
电源:100~240VAC 50/60HZ 10W
传感器输入:24VDC pse
输出接点容量（继电器触点）
 输出1: DC24V/250VAC,带保护、旁路开关，用于控制
输出2:1A DC24V/250VAC,用于报警
外壳:压铸铝外壳.IP54
使用环境:环境温度:-25~50℃
环境湿度:<90%，非危险区域
速度保护（断链）开关SC-AC6L-NO是一种刮板输送机防错链、跳链保护装置，用于及时发现刮板运输机的错链、跳链故障，并进行保护，其技术方案是:它由铁磁式传感器，支撑调节铁架和信号处理装置组成，铁磁式传感器为2 个，分别由支撑调节铁架安装在刮板输送机跑道的两侧，分别位于刮板输送机链条的上方，铁磁式传感器的信号采集孔分别对着刮板输送机两侧链条的相同部位，铁磁式传感器的信号输出端与信号处理装置相连接。
本实用新型的两个铁磁式传感器分别检测刮板输送机两条链条的脉冲返回信号，通过信号处理装置进行时间差检测，进而采取警示及保护措施。
SC-DC6L-NO提升机速度开关
本实用新型信号采集准确、可靠，能够及时发现刮板输送机链条的错链、跳链故障，信号处理装置反应迅速，能对故障进行快速处理。）调节铁架（2）和信号处理装置（3）组成，铁磁式传感器。
（1）为2 个，分别由支撑调节铁架。
（2）安装在刮板输送机跑道的两侧，分别位于刮板输送机链条（4）的上方，铁磁式传感器（1）的信号输出端与信号处理装置。
SC-DC6L-NO提升机速度开关
安装及接线
1、本装置安装时，使其轴线处于水平位置。
2、将安装支架连接在胶带机中间架上，然后用螺栓将本装置固定在支架的安装板上即可。
3、 本装置带有1.5米左右的四芯橡套电缆，用户根据标号接线即可。1、3为常开接点，1、2为常闭接点。
当胶带机启动后运行到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运行状态。如果胶带发生打滑，带速降至正常速度的百分之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。
SC-DC6L-NO提升机速度开关
注意事项
1、如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H1的距离。
2、安装距离好在4mm左右，防止外部原因造成H2变动。
3、配备的中间继电器和速度开关串接。中间继电器二副常开触点并联，增大电流容量。
4、副转动轴较慢时可把跳脱时间调长即可。
5、严禁未接继电器直接串接220V电源，如因直接串接220V电源造成本产品损坏属“人为损坏”，不在免费保修范围内。
6、露天安装产品尽可能安装防雨罩，可延长本产品使用寿命。
7、请务必使用本公司提供的继电器，如擅自改变继电器型号，因此造成的后果自负。
SC-DC6L-NO提升机速度开关
结构特点：
1、速度监控仪采用防水设计，铸铁式触轮寿命更长；
2、控制箱采用高亮度LED数码管显示，*特的速度状态显示功能；
3、可设置5个速度状态，独立控制5组开关信号；
4、5个速度状态分别用不同的字符显示方式，更直观； 速度范围可任意设置，
5、采用触摸按键进行参数设置，灵活方便；
6、采用宽电压设计更适合复杂环境需求。
SC-DC6L-NO提升机速度开关
工作原理
速度传感器安装在被传动轴旁，被传动轴装有检测片。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。速度开关接收到检测片的均匀间隔脉冲信号，此时速度开关为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见电气接线图)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，交直通用型速度开关将接收不到检测片的均匀间隔脉冲信号。在工艺*时间内(0.5~8秒)未接收到转动信号，速度开关将由闭合状态转为断开，中间继电器也断开，交流接触器断开，在0.5~8秒内及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
速度传感器不同于接近开关主要区别在于内部装有延时电路，他可根据被动轴不同的转速调整内部延时来达到保护设备的卡转、堵转、**载慢转、打滑、转动链（带）脱落，转动轴断裂等故障的目的。速度开关安装在被动轴上，它是通过装在被传动轴上的检测片，利用电磁感应的原理给速度开关均匀的脉冲信号，设备被动轴转动一圈要给速度开关两个脉冲信号，速度开关在单位时间里接收不到检测片发出的脉冲信号，速度开关则判定设备已出现卡转、堵转、**载慢转、打滑、转动链（带）脱落，转动轴断裂等故障，此时速度开关由闭合状态变为断开状态，而串接的中间继电器线圈也同时失电，继电器的触点出由常闭变为常开，从而发出baojing信号或与电机联锁直接停机，达到保护设备的目的。
SC-DC6L-NO提升机速度开关
总结：
